Поиск и устранение неисправностей в современных системах автоматического управления и контроля осложняется их разрозненностью и большим количеством датчиков, вторичных приборов, сигнальной и коммутационной аппаратуры и исполнительных механизмов. Чтобы хорошо ориентироваться среди такого обилия оборудования и быстро находить и устранять неисправности нужно промаркировать все установленное оборудование, клеммные проходные коробки, щиты и кабели КИП.
Хорошо зарекомендовала себя следующая практика. Позицию датчика по схеме автоматизации (FIA 112, TIRSA 78, 43Б и т.п.) наносят не только на корпус датчика или табличку, прикрепленную к корпусу датчика, но и на трубу возле отбора, вентиля, гильзы в которую этот датчик вкручивается. Маркировку наносят на трубу краской, несмываемым толстым перманентным маркером или наклеивают наклейку с нанесенной на нее позицией. Такая двойная маркировка (на датчике и трубе) позволяет избежать путаницы при массовом съеме в поверку и последующей обратной установке датчиков КИП.
Позиционное обозначение рекомендуется также наносить на корпуса вторичных приборов. При щитовом монтаже вторичных приборов позиционное обозначение наносится также вблизи «окна», в которое вставлен данный вторичный прибор.

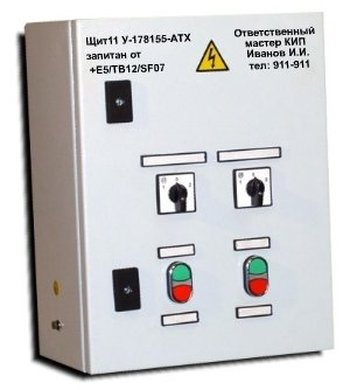

Клеммные проходные коробки маркируются в соответствии с проектной документацией. Если проходные коробки киповцев и электриков расположены рядом, то желательно кроме позиционного номера коробки указать ее принадлежность к той или иной службе. Для идентификации щитов КИП и А на них тоже наносят соответствующую маркировку: номер щита по проекту, номер проекта и место откуда данный щит запитан. Например, Щит11 У-178155-АТХ запитан от +Е5/TB12/SF07. У-178155-АТХ это номер проекта. Место запитки щита расшифровывается следующим образом: +Е5 это номер электропомещения, TB12 это номер стойки (щита, ячейки) в данном электропомещении, SF07 это номер автоматического выключателя в стойке, от которого запитан данный щит КИП.
Также на щите должна быть указана должность, фамилия и телефон лица, ответственного за исправность данного оборудования. Ответственным лицом обычно является руководитель участка КИП (начальник группы КИП, старший мастер КИП, мастер КИП). Номер телефона не руководителя, а помещения где располагается дежурный персонал КИП.

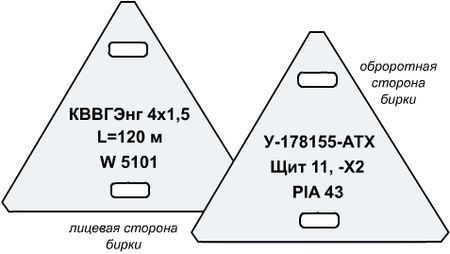

Все входящие и выходящие из щитов КИП кабеля должны быть маркированы как минимум с обоих концов маркировочными бирками. На контрольные кабели вешают треугольные маркировочные бирки У-136, на силовые кабели до 1000В вешают квадратные кабельные маркировочные бирки У-134 или У-153. С одной стороны на бирку наносят обозначение типа, сечения и длины кабеля и его обозначение по схеме электрических разводок (кабельному журналу). Например, если кабель типа КВВГЭнг 4х1,5 длиной 120 метров имеет обозначение по схеме W5101, то на бирку эта информация наносится так, как показано на рисунке. С другой стороны бирки указывают откуда и куда идет данный кабель. Например, если кабель соединяет датчик давления с позиционным обозначением PIA 43 с клеммной сборкой Х2 щита 11 проекта У-178155-АТХ, то это отражается соответствующим образом на маркировочной бирке.

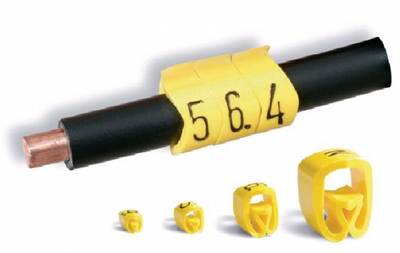

Маркируется не только кабель в целом, но и все жилы этого кабеля в отдельности. Раньше для маркировки жил кабеля использовали кембрики – отрезки ПВХ трубки подходящего диаметра. На кембрики специально приготовленными чернилами наносили обозначение согласно электрической схеме. Сейчас для маркировки жил кабеля чаще всего используют наборные однознаковые ПВХ маркеры или печатные бирки. Следует постоянно отслеживать сохранность маркировки на датчиках, проходных коробках, щитах и кабелях КИП и по мере необходимости восстанавливать или заменять пришедшие в негодность маркировочные бирки и маркеры.
