Получившие наибольшее распространение в сфере автоматизации производства датчики с унифицированным токовым выходом 4-20, 0-50 или 0-20 мА могут иметь различные схемы подключения к вторичным приборам. Современные датчики, имеющие низкое энергопотребление и токовый выход 4-20 мА, чаще всего подключают по двухпроводной схеме. То есть к такому датчику подключается всего один кабель с двумя жилами, по которым этот датчик запитывается, и по этим же двум жилам осуществляется передача выходного сигнала 4-20 мА.

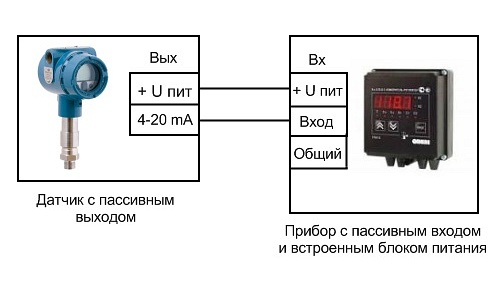

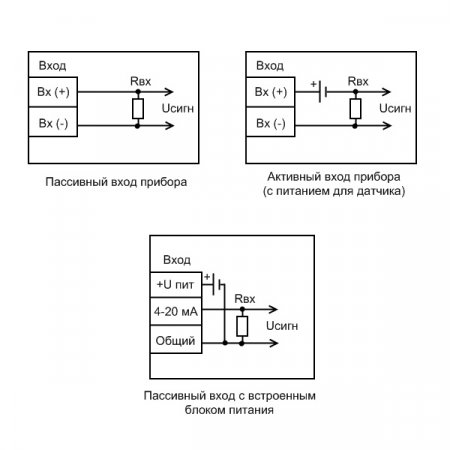

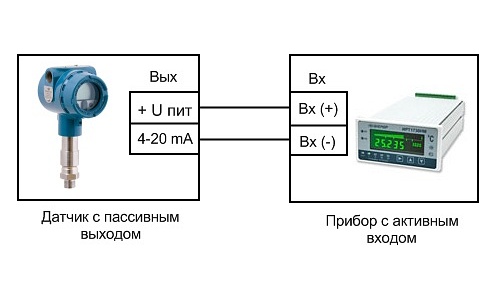

Как правило, датчики с выходом 4-20 мА и двухпроводной схемой подключения имеют пассивный выход и им для работы необходим внешний источник питания. Этот источник питания может быть встроен непосредственно во вторичный прибор (в его вход) и при подключении датчика к такому прибору в сигнальной цепи сразу появляется ток. О приборах, которые имеют встроенный во вход источник питания для датчика, говорят, что это приборы с активным входом.

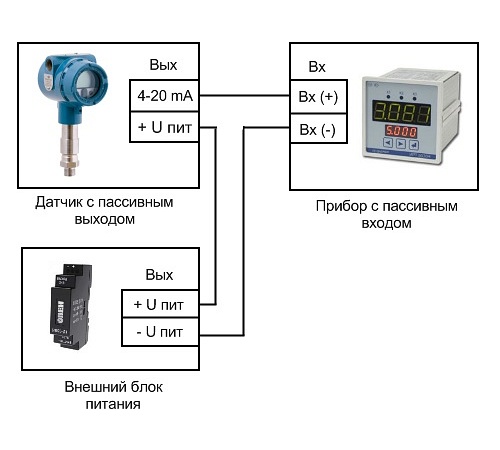

Если же вторичный прибор имеет пассивный вход - по сути, просто резистор, с которого измерительная схема прибора "считывает" падение напряжения, пропорциональное протекающему в цепи току, то для работы датчика необходим дополнительный внешний блок питания. Внешний блок питания в этом случае включается последовательно с датчиком и вторичным прибором в разрыв токовой петли.

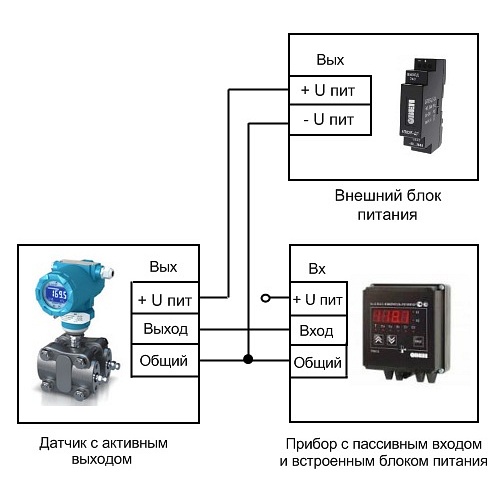

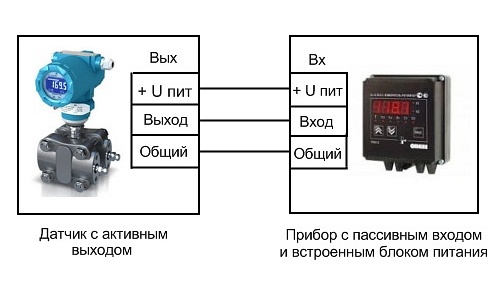

Подобная схема включения трехпроводных датчиков обычно используется и в том случае, когда напряжение встроенного в прибор источника питания не соответствует тому напряжению питания, которое допускается подавать на этот датчик. Например, встроенный источник питания имеет выходное напряжение 24В, а датчик разрешается питать напряжением от 10 до 16В.
Некоторые вторичные приборы могут иметь несколько входных каналов и достаточно мощный блок питания для запитки внешних датчиков. Необходимо помнить, что суммарная потребляемая мощность всех подключенных к такому многоканальному прибору датчиков должна быть меньше мощности встроенного источника питания, предназначенного для их питания. Кроме того, изучая технические характеристики прибора необходимо четко различать назначение встроенных в него блоков (источников) питания. Один встроенный источник используется для питания непосредственно самого вторичного прибора - для работы дисплея и индикаторов, выходных реле, электронной схемы прибора и т.п. Этот источник питания может иметь достаточно большую мощность. Второй встроенный источник используется для запитки исключительно входных цепей - подключенных к входам датчиков.
Перед подключением датчика к вторичному прибору следует внимательно изучить руководства по эксплуатации на данное оборудование, определить типы входов и выходов (активный/пассивный), проверить соответствие потребляемой датчиком мощности и мощности источника питания (встроенного или внешнего) и только после этого производить подключение. Реальные обозначения входных и выходных клемм датчиков и приборов могут отличаться от тех, что приведены выше. Так клеммы "Вх (+)" и "Вх (-)" могут иметь обозначение +J и -J, +4-20 и -4-20, +In и -In и т.п. Клемма "+U пит" может быть обозначена как +V, Supply, +24V и т.п., клемма "Выход" - Out, Sign, Jout, 4-20 mA и т.п., клемма "общий" - GND, -24V, 0V и т.п., но смысла это не меняет.
Датчики с токовым выходом имеющие четырехпроводную схему подключения имеют аналогичную схему подключения, что и двухпроводные датчики с той лишь разницей, что питание четырепроводных датчиков осуществляется по отдельной паре проводов. Кроме того, четырехпроводные датчики могут иметь как активный, так и пассивный выход, что необходимо учитывать при выборе схемы подключения.
Стоит так же отметить, что нагрузочная характеристика, характерная для всех датчиков c токовой петлей: рабочий диапазон сопротивлений нагрузки в зависимости от напряжения питания. Входное сопротивление вторички (шунта) может варьироваться в широких пределах: от единиц до сотен Ом (в зависимости от схемотехники измерителя), поэтому иногда бывает необходимо поставить дополнительное нагрузочное сопротивление в цепь тока либо изменить напряжение питания (что проблематично, учитывая, что стандартные блоки питания обычно на 24В). Работа вблизи верхней границы напряжения питания на датчике при максимальном токе в петле чревата повышенным тепловыделением внутри датчика, что, например, для некоторых малогабаритных нормирующих преобразователей сигналов термопар (т.н. "таблеток") чревато повышением погрешности компенсации "холодного спая" (увеличивается градиент температур по плате измерителя). Отдельная песня - с датчиками 4-20мА, поддерживающими HART-протокол - в каких случаях, с какой нагрузкой и куда нужно присоединять HART-коммуникатор или мультиплексор, чтобы связь была гарантированной.Перед публикацией, советую ознакомится с правилами!
