В процессе эксплуатации приборов КИП периодически приходиться заказывать новое оборудование для замены вышедшего из строя или морально устаревшего оборудования, или в связи с организацией новых точек учета и контроля. Чтобы приобретаемое оборудование КИП наиболее полно отвечало требованиям конечного пользователя (даже тем требованиям, о которых он еще сам не задумывался) производители и поставщики приборов осуществляют изготовление и поставку оборудования на основе заполненных опросных листов.

Опросный лист это своего рода тест, содержащий определенный перечень вопросов, касающихся тех или иных характеристик заказываемых приборов. Достоверные и осмысленные ответы на эти вопросы позволяют осуществить оптимальный выбор контрольно-измерительных приборов, полностью соответствующих требованиям заказчика.

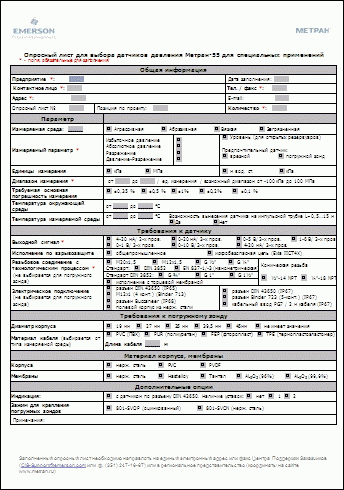

Несмотря на то, что опросные листы для выбора приборов КИП достаточно просты, зачастую у заказчика все же возникают вопросы при их заполнении. Поэтому рассмотрим основные моменты заполнения опросных листов на примере опросного листа для выбора датчика давления Метран-55 специального исполнения, с некоторыми пояснениями, актуальными не только для данного типа датчика.

Раздел опросного листа "Общая информация". Наименования вашего предприятия и ваши ФИО необходимо заполнить полностью, без сокращений и, по возможности, без аббревиатур (кроме организационно-правовой формы предприятия - ООО, ОАО, ЗАО и т.п.). Контактный телефон указывается с кодом города. В дополнение к номеру стационарного рабочего телефона желательно указать номер сотового телефона. Часто указывают адрес внутренней электронной почты предприятия, прислать на который какую-либо информацию извне невозможно. Убедитесь, что на указанный вами адрес может быть доставлена внешняя электронная почта и допустимы вложения файлов.

Нумерация опросных листов сквозная, начинается с единицы, нумерация осуществляется заказчиком. Если датчики закупаются уже по готовому проекту, то указывается позиция датчика по этому проекту, например, PIA 079 . Если одновременно заказывается несколько полностью идентичных датчиков, указываются позиции всех этих датчиков, например, PIA 020, PIA 031, PIA 033-PIA 037 и общее количество этих датчиков. Заполнять при этом отдельный опросный лист на каждый датчик не требуется.

Раздел "Параметр". В этом разделе дается краткая характеристика измеряемой среды (вода, эмульсия, пар, газ и т.п.). Параметры контролируемой среды определяют конструктивное исполнение датчика и его стойкость к температурным, механическим и химическим воздействиям.

Единицы измерения выбираются какие-то одни - именно в этих единицах впоследствии указывается желаемый диапазон измерения. Выбор каких-то одних единиц измерения зачастую не отменяет возможности их изменения в дальнейшем, выбрав подходящие единицы из числа доступных (но не для данного однопредельного датчика Метран-55). Естественно шкала измерения датчика при этом пересчитывается исходя из соотношения старых и новых единиц измерения.

При выборе требуемой основной погрешности измерения не всегда стоит ориентироваться на самое высокоточное исполнение измерительного прибора. Обратите внимание на погрешность измерения и дискретность показаний вторичного прибора, к которому планируется подключить приобретаемый датчик. Зачастую именно вторичный прибор определяет общую погрешность измерения или регулирования всего измерительного комплекта.

Раздел "Требования к датчику". Из всего многообразия представленных типов выходных сигналов наиболее эффективным является сигнал 4-20 мА (контроль обрыва линии, экономия на кабеле при двухпроводной схеме подключения и отсутствие зависимости выходного сигнала от длины соединительных проводов). Если датчик предполагается монтировать во взрывоопасной среде, то необходимо соответствующее взрывозащищённое исполнение датчика. Выбор категории оборудования и маркировка класса взрывозащиты осуществляется по ГОСТР 51330.8-99.

Для герметичного присоединения датчика к процессу необходимо правильно выбрать тип резьбы на штуцере датчика. Наряду с метрической резьбой широко распространена трубная дюймовая резьба, которая, в свою очередь делиться на цилиндрическую дюймовую резьбу и коническую дюймовую резьбу, наружные диаметры которых не совпадают. При этом не стоит забывать, что трубный дюйм не равен 25 мм, а имеет размер более 30 мм. Для датчиков пищевого исполнения и датчиков, работающих при высоком разряжении или вакууме резьбовое присоединение к процессу применяют редко - используют фланцевое или так называемое рюмочное исполнение.

Немаловажным, особенно для погружного датчика уровня, является способ присоединения соединительных проводов. При выборе типа электрического присоединения обычно руководствуются требуемым классом защиты IP и удобством монтажа (демонтажа) датчика.

Раздел "Требования к погружному зонду". Требуемый диаметр корпуса датчика обычно определяется диаметром закладных деталей (отборов, бобышек и т.п.) или размерами технологических установок и стояков КИП. Материал оболочки кабеля выбирается исходя из агрессивности и температуры контролируемой среды. Для погружных датчиков давления дополнительно указывается длина "встроенного" кабеля, с таким расчетом, чтобы его длины заведомо хватило до клеммной коробки, расположенной снаружи. Соединение от данной клеммной коробки до вторичного прибора может быть выполнено любым другим подходящим проводом.

Именно с выбором материала оболочки кабеля, корпуса и т.п. чаще всего возникают затруднения. Ситуация осложняется еще тем, что у большинства импортных приборов КИП материалы корпуса, оболочки проводов и уплотнений даны в виде аббревиатур и кодов. Расшифровка кодов и аббревиатур различных материалов приведена в таблице.

Подобрать требуемый материал кабеля, корпуса датчика и измерительной мембраны сенсора вам помогут менеджеры по продажам оборудования. От вас потребуется предоставить как можно более точные данные о химическом составе контролируемой среды и ее физических параметрах (температура, абразивность). Обычно устойчивость применяемых материалов к воздействию тех или иных агрессивных веществ проверяется по специальным таблицам сопротивляемости.

Раздел "Дополнительные опции". Обычно в этом разделе заказчику на выбор предоставляются различные опции, которыми можно дооснастить "базовую" комплектацию датчика. Это и различного типа дисплеи (как встроенные, так и внешние), разнообразные комплекты для монтажа датчика, расширение коммуникационных возможностей датчика (HART, BRAIN - протоколы, ProfiBus, Foundation Fieldbus и т.д.) и другое.

Заказ оборудования КИП следует осуществлять с "оглядкой" на возможность его дальнейшего комфортного обслуживания и модернизации измерительного комплекта. В некоторых случаях заказ оформляется таким образом, что приобретенное оборудование не имеет никаких средств коммуникации с обслуживающим персоналом - отсутствует дисплей и сетевые интерфейсы (или отсутствуют коммуникаторы, для работы с этими интерфейсами). При заказе необходимо учитывать, что хотя бы базовые функции - коррекция нуля и чувствительности - должны быть доступны обслуживающему персоналу даже в однопредельных бюджетных моделях.

Стоит отказаться и от заказа датчиков устаревших модификаций, например, термометров сопротивления градуировки гр.23, датчиков давления с выходным сигналом взаимной индуктивности и т.п. Устаревающее оборудование порой требует большего вложения средств в поддержание работоспособности, чем современное оборудование. Кроме того, вышедшие из широкого обращения устаревшие модели приборов зачастую стоят дороже своих более современных и функциональных аналогов.

Довольно часто опросный лист представляет собой электронный файл Microsoft Office Word, в котором при выборе одной опции автоматически деактивируются другие взаимоисключающие для данного датчика опции. Данный функционал опросных листов обеспечивается за счет использования макросов. Поэтому в настройках офисного пакета необходимо разрешить выполнение сценариев встроенных в файл опросного листа макросов иначе заполнить опросный лист не получиться. При любых затруднениях в процессе заполнения опросных листов обращайтесь за помощью к представителям поставщика оборудования.
