Расходомер Кориолиса: подробно простым языком

Расходомер Кориолиса — прибор для измерения расхода, принцип действия которого основан на сдвиге фаз и прямом измерении того, сколько жидкости или газа перемещается по трубе в настоящий момент.

Расходомер Кориолиса от фирмы Endress+Hauser

Данная технология измерения уникальна, так как это единственный способ измерить одновременно многочисленные технологические параметры в трубопроводе, такие как массовый расход, объемный расход, плотность, температура и даже вязкость.

Принцип действия расходомера Кориолиса

Трубка расположена внутри каждого расходомера Кориолиса. Вибратор заставляет трубку постоянно вибрировать. При отсутствии потока, измерительная трубка вибрирует равномерно. Сенсоры, расположенные на входе и выходе с точностью определяют основное колебание. Как только жидкость начинает перемещаться по измерительной трубе, на имеющуюся вибрацию накладывается дополнительное колебание в результате инерции жидкости.

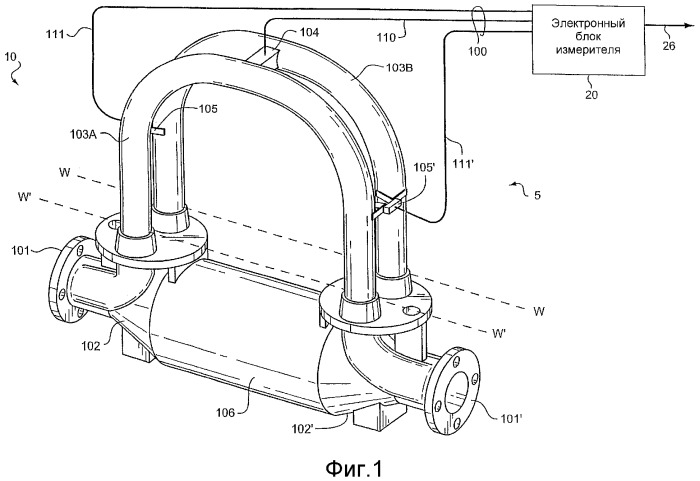

Схема расходомера Кориолиса

Вследствие эффекта Кориолиса вибрация трубки на входе и выходе отличается друг от друга. Высокочувствительный сенсор отмечает данное изменение в вибрации трубки в условиях времени и пространства. Подобное явление называется сдвигом фаз и прямым измерением того, сколько жидкости или газа перемещается по трубе в настоящий момент. Чем выше скорость потока и таким образом общий поток, тем больше вибрация измерительной трубки.

Применение принципа измерения при использовании расходомера Кориолиса на этом не заканчивается. Он также может быть использован для одновременного определения плотности потока жидкости. Для этого сенсоры также фиксируют частоту вибрации. Другими словами, учитывается частота движения трубки вперед и назад за 1 секунду. Трубка, заполненная водой, вибрирует чаще, чем трубка, заполненная медом, например, плотность которого намного выше. Таким образом, частота вибрации является прямым измерением плотности жидкости. И плотность, и расход определяются одновременно, но независимо друг от друга при вибрации трубки.
