Вихревой расходомер газа и пара
Как не трудно догадаться, название вихревой расходомер происходит от слова вихрь. Вихревое движение или движение с завихрениями возникает тогда, когда на пути движущегося потока помещают какой-либо объект. То, как часто формируются завихрения зависит непосредственно от скорости потока. Другими словами, чем выше скорость потока движущейся среды, тем больше количество завихрений, формирующихся за определенный промежуток времени.
Для того, чтобы получить завихрения, в центре расходомера помещают плохообтекаемый предмет, называемый турбулизатором потока. Форма типовых турбулизаторов потока обычно треугольная.
Поток обходит острые выступы турбулизатора, формируя завихрения. Область низкого давления, образующаяся в центре каждого завихрения, способствует дальнейшему созданию силового напряжения, воспринимаемого турбулизатором. До формирования первого завихрения давление по обе стороны турбулизатора одинаково, но в результате формирования завихрения с одной стороны турбулизатора образуется область низкого давления, а наличие областей низкого и высокого давления в месте установки турбулизатора приводит к появлению режима перепада давления. В результате режима перепада давления турбулизатор потока оказывается под воздействием силового напряжения то с одной, то с другой стороны, в соответствии с переменной последовательностью формирования завихрений. Другими словами, нагрузка или напряжение воспринимается турбулизатором потока то с одной, то, с другой стороны.
В вихревом расходомере имеются датчики, которые реагируют на это напряжение, считывая любое отклонение турбулизатора в результате воздействия завихрений. Выходной сигнал датчиков — это сигнал небольшого напряжения, который представляет собой частоту формирования завихрений, чья величина прямо пропорциональна расходу потока. Сигнал напряжения передается на другое устройство со стрелкой или каким-либо другим визуальным индикатором, который выдает показания расхода потока жидкости, газа или пара, проходящих через расходомер.
Вихревой расходомер — это стандартный расходомер, в основе работы которого лежит измерение скорости движения потока. Этим расходомерами можно измерять расход потока таких сред, как пар или газ с твердыми частицами во взвешенном состоянии. В конструкции вихревых расходомеров отсутствуют подшипники или двигающиеся рабочие детали, которые могут повреждаться из-за попадания твердых частиц.

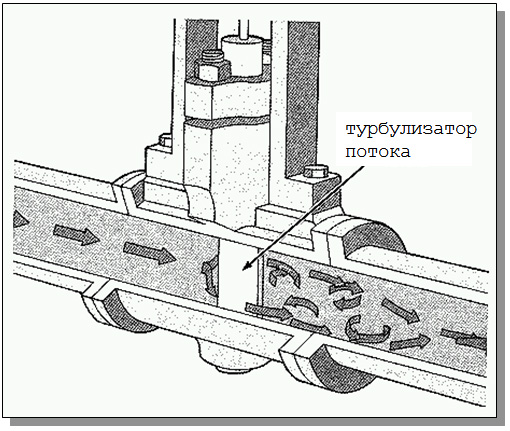

Схема вихревого расходомера
Принцип работы вихревого расходомера
Как не трудно догадаться, название вихревой расходомер происходит от слова вихрь. Вихревое движение или движение с завихрениями возникает тогда, когда на пути движущегося потока помещают какой-либо объект. То, как часто формируются завихрения зависит непосредственно от скорости потока. Другими словами, чем выше скорость потока движущейся среды, тем больше количество завихрений, формирующихся за определенный промежуток времени.

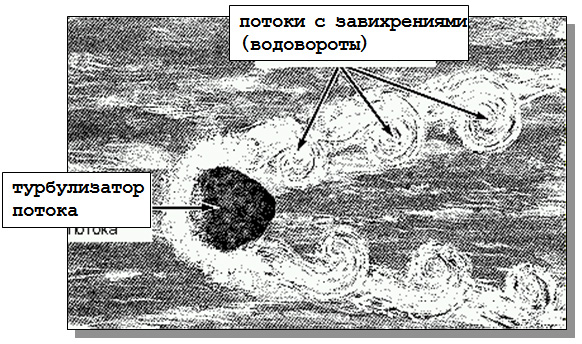

Пример потока с завихрениями
Поток обходит острые выступы турбулизатора, формируя завихрения. Область низкого давления, образующаяся в центре каждого завихрения, способствует дальнейшему созданию силового напряжения, воспринимаемого турбулизатором. До формирования первого завихрения давление по обе стороны турбулизатора одинаково, но в результате формирования завихрения с одной стороны турбулизатора образуется область низкого давления, а наличие областей низкого и высокого давления в месте установки турбулизатора приводит к появлению режима перепада давления. В результате режима перепада давления турбулизатор потока оказывается под воздействием силового напряжения то с одной, то с другой стороны, в соответствии с переменной последовательностью формирования завихрений. Другими словами, нагрузка или напряжение воспринимается турбулизатором потока то с одной, то, с другой стороны.
Переменное чередование завихрений
В вихревом расходомере имеются датчики, которые реагируют на это напряжение, считывая любое отклонение турбулизатора в результате воздействия завихрений. Выходной сигнал датчиков — это сигнал небольшого напряжения, который представляет собой частоту формирования завихрений, чья величина прямо пропорциональна расходу потока. Сигнал напряжения передается на другое устройство со стрелкой или каким-либо другим визуальным индикатором, который выдает показания расхода потока жидкости, газа или пара, проходящих через расходомер.
