Общие правила монтажа расходомеров

Одним из важных факторов, который должен учитываться при конструктивной разработке расходомеров, является то, как будет устанавливаться данный расходомер.
В большинстве случаев монтаж расходомерных устройств осуществляется в горизонтальном исполнении для того, чтобы получить постоянную величину воздействия силы тяжести на поток жидкости, газа или пара.

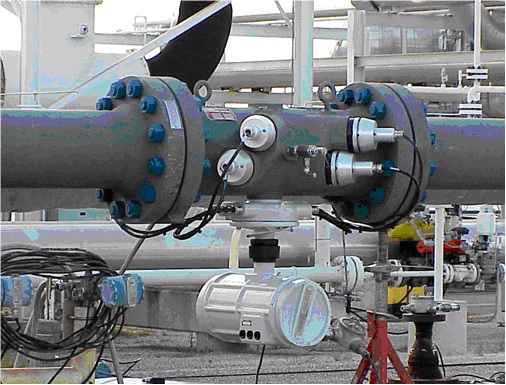

Установленный промышленный расходомер

В некоторых случаях, однако, необходим монтаж расходомера в вертикальном исполнении. В таких случаях сила тяжести будет влиять на скорость потока жидкости, газа или пара, действуя в направлении движения потока текучей среды или же в противоположном ему направлении; компенсация этого воздействия должна быть решена в процессе калибровки данной системы.

Защита контрольно-измерительных приборов

В некоторых случаях при измерении расхода жидкости, газа и пара в технологическом процессе приходится иметь дело с горячей текучей средой, которая при попадании в контрольно-измерительное устройство может повредить его.

В подобных технологических условиях для защиты измерительных устройств часто используются конденсационные горшки.

Конденсационные горшки

Конденсационные горшки используются для охлаждения жидкости, газа или пара перед тем, как они попадают в расходомер. Конденсат, который заполняет линию до контрольно-измерительного прибора, выполняет две функции: он является некой средой, проводящей величину давления, и он изолирует контрольно-измерительный прибор, предохраняя его таким образом от перегревания. Обычно конденсационные горшки устанавливаются на одном и том же горизонтальном уровне. Такой тип монтажа исключает воздействие разных по высоте столбов измеряющей жидкости на измерение величины перепада давления.

Монтажная схема с дренажными отстойниками

На рисунке выше показаны два дренажных отстойника, установленных в системе. Иногда дренажные отстойники монтируются на линиях отборов в установке. Загрязняющие примеси оседают в отстойниках и не попадают в устройство. Периодически для того, чтобы удалить оседающие примеси из дренажных отстойников, проводится дренаж отстойников.

Порядок проведения техобслуживания оборудования, смонтированного таким образом, включает в себя периодический дренаж дренажных отстойников и линий отборов для того, чтобы предотвратить их засорение, и визуальную проверку системы, для того, чтобы вовремя обнаружить и заменить любую сильно сработанную или поврежденную часть.

В зависимости от типа, измеряемой жидкости, газа или пара существуют различные методы очистки линий отборов. У большинства заводов существует специальный обязательный порядок проведения этих мероприятий. Проверку каждого блока системы следует проводить тщательно для того, чтобы быть в полной уверенности, что работа каждой части системы соответствует эксплуатационным требованиям. Например, линии отборов следует проверять для того, чтобы вовремя ликвидировать их пережатие или засорение. При ошибках в показаниях системы необходимо снять диафрагму и визуально проверить ее на предмет того, насколько она сработалась.
