Электрический исполнительный механизм

Электрический исполнительный механизм — устройство, преобразующее выходной сигнал регулятора при помощи электрической энергии, чтобы произвести механическое движение.

Электрические исполнительные механизмы применяются в случаях, когда требуются небольшие усилия для перемещения регулирующего органа или, наоборот, нужно приложение большой силы. Одно из преимуществ использования электрических исполнительных механизмов — легкость установки. Все промышленные предприятия обеспечены электроэнергией, а выполнение монтажных работ по установке электрических исполнительных механизмов обычно не составляет проблем.

Выделяют два общих вида электрических исполнительных механизмов: соленоидные исполнительные механизмы и электрические моторные исполнительные механизмы.

Электрический соленоидный исполнительные механизмы

Соленоидные исполнительные механизмы используют принцип электромагнитного притяжения для производства механического движения.

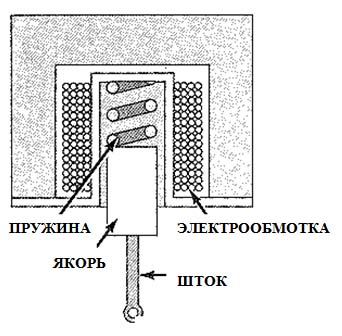

Соленоидный исполнительный механизм

Главное преимущество соленоидных исполнительных механизмов — это их быстрая реакция: движение якоря почти мгновенно после подачи или отключения тока. Недостатком соленоидных исполнительных механизмов является то, что они не могут быть установлены между экстремальными значениями: они или полностью раздвинуты, или полностью сжаты (шток втянут). Также, конструкция соленоидного исполнительного механизма запрещает его использование в узлах, которые требуют больших усилий. Чтобы генерировать большую силу притяжения, соленоидный исполнительный механизм должен быть чрезвычайно больших размеров.

Основные детали:

1. Якорь, подобный цилиндру из железа или стали;
2. шток, который соединяет якорь с управляемым устройством;
3. пружина, которая давит на якорь;
4. электрообмотка, которая представляет из себя катушку из провода с выводами.

Принцип действия соленоидного механизма:

1. Ток проходит через обмотку, катушка становится электромагнитом;
2. якорь притягивается электромагнитом и перемещается внутрь катушки;
3. в результате движется шток, вызывая изменение положения, связанного с ним устройства;
4. когда электроток отключается, якорь возвращается в первоначальную позицию пружиной.

Электрический моторный исполнительный механизм

Электрические моторные исполнительные механизмы обычно используются, когда требуется приложение большого усилия, чтобы произвести механическое перемещение и необходимо позиционирование между крайними положениями.

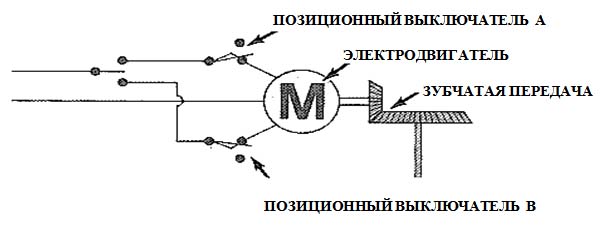

Электрический моторный исполнительный механизм

Принцип действия электрического моторного исполнительного механизма

1. электрический двигатель управляет зубчатой передачей, которая используется для перемещения регулирующего органа;
2. два позиционных выключателя (обозначенные А и Б) размещены в точках, в которых регулирующий орган полностью открыт и полностью закрыт;
3. когда регулирующий орган достигает позиции полного открытия, позиционный выключатель А размыкается, отключая электродвигатель;
4. точно так же позиционный выключатель B размыкается, когда регулирующий орган достигает позиции полного закрытия, также отключая электродвигатель.
