Выключатель давления: подробно простым языком

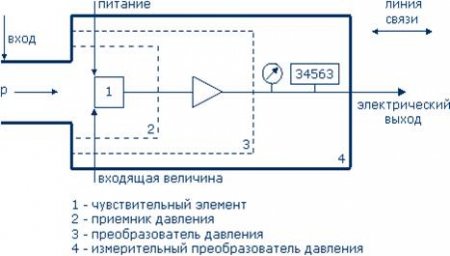

Выключатель давления — измерительный преобразователь, получающий информацию в количественных величинах давления, и преобразующий ее в электрический сигнал.

Выключатель, срабатывающий от уровня давления

Такие выключатели используются для выполнения целого ряда функций, таких как: индикация высокого или низкого уровня давления в емкости, пуска или остановки насоса. Киповцы часто сами устанавливают уровни давления, на которых должно произойти размыкание контактов. Установление такого уровня обычно называется калибровкой.

Принцип работы выключателя давления

Выключатель давления состоит из упругого элемента в виде трубки Бурдона, запаянной трубки с ртутью и ряда электрических контактов. Упругий элемент в виде трубки Бурдона соединен с ртутным выключателем. Электрические контакты расположены в конце трубки, наполненной ртутью.
При приложении определенного уровня давления на упругий элемент в виде трубки Бурдона запаянная трубка наклоняется. Это действие приводит к тому, что ртуть в трубке собирается с того конца, где расположены контакты, замыкая электрическую цепь.
