Трубка Бурдона — эластичный элемент в контрольно-измерительных приборах, позволяющий контролировать давления всех уровней, применяемых в промышленности. Она улавливает изменения давления и преобразуют эти изменения в механическое движение. Трубка Бурдона обычно подсоединена к манометру, с помощью которого и отображается изменение давления на градуированной шкале.
С-образная трубка Бурдона
Трубка Бурдона не является самостоятельным измерительным прибором, но вспомогательным элементом, который устанавливается в измерительный прибор. Она позволяет создать перепад давления, необходимый для измерения расхода потока жидкости, газа или пара. Манометры с трубкой Бурдона являются самыми распространенными измерительными приборами по причине своей низкой стоимости, универсальности и высокой надежности.
Изготавливается из различных металлов, в том числе из бронзы, латуни, нержавеющей стали. Выбора материала обусловлен средой применения и уровнем измеряемого давления: чем выше давление, тем прочней материал.
Принцип работы трубки Бурдона
Один конец С-образной трубки Бурдона открыт, второй, именуемый наконечником — закрыт. Открытый конец соединяется с муфтой, имеющей впускное отверстие внутрь трубки. Источник давления подсоединяется к муфте, таким образом давление идет от источника через впускное отверстие и попадает в трубку.
При приложении давления трубка Бурдона приходит в движение. В зависимости от конструкции элемента и вида приложенного давления трубка стремится либо выпрямиться, либо свернуться спиралью. Правда, смещение наконечника при приложении давления незначительно, в большинстве случаев оно составляет не более одного сантиметра. При этом величина смещения наконечника пропорциональна величине приложенного давления. Манометр, с которым соединен наконечник, преобразует это небольшое смещение наконечника в движение стрелки, которое может быть считано.
Виды трубок Бурдона
Помимо С-образной трубки Бурдона существует спиральная трубка Бурдона, принципиальное устройство которой то же, что и у С-образной, за исключением того, что трубка в данном случае имеет форму спирали.
Такая намотка делает возможным распрямление трубки в большей степени, чем С-образной. В конечном итоге смещение наконечника трубки при приложении давления больше, чем у С-образной. Поскольку для некоторых измерительных приборов требуется большее смещение, чем у С-образной трубки, такое увеличение с использованием спиральной трубки считается преимуществом.

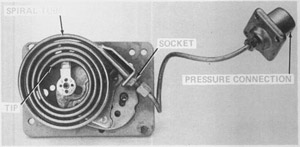

Спиральная трубка Бурдона
Также существует винтовая трубка Бурдона, конструкция которой очень сходна с конструкцией С-образной и спиральной трубок. Одно основное отличие заключается в следующем: в винтовой трубке витки намотаны винтообразно вплотную друг к другу. Это делает конструкцию трубки значительно более компактной по сравнению с другими, она может использоваться в ограниченном пространстве. Так же, как и спиральная, винтовая трубка имеет большее смещение наконечника по сравнению с С-образной.

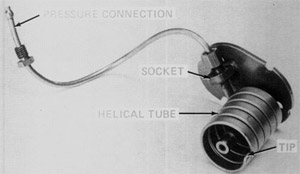

Винтовая трубка Бурдона
