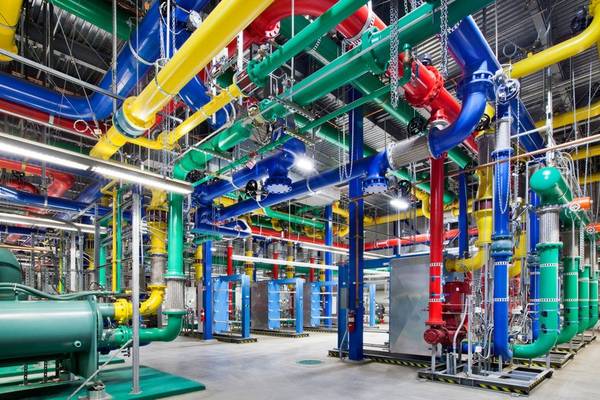

Для идентификации трубопроводов по типу транспортируемой по ним среды в соответствии с ГОСТ 14202-69 применяется цветовая маркировка трубопроводов. Трубопроводы окрашиваются целиком, включая арматуру, фасонные и соединительные части. Также окрашиваются отборы давления и импульсные трассы, идущие к датчикам КИП.

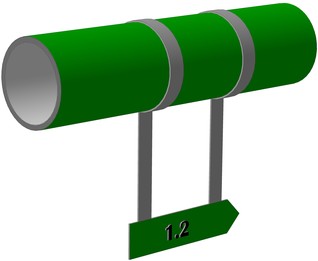

Для более точной идентификации назначения трубопровода на него дополнительно наноситься цифровая маркировка. Маркировка наноситься на так называемые маркировочные щитки, которые, кроме того могут содержать дополнительную информацию о направлении потока среды, ее температуре, давлении и т.п.
Цифровое обозначение | Наименование транспортируемого вещества |
1 | Вода |
1.1 | питьевая |
1.2 | техническая |
1.3 | горячая (водоснабжение) |
1.4 | горячая (отопление) |
1.5 | питательная |
1.6 | резерв |
1.7 | резерв |
1.8 | конденсат |
1.9 | прочие виды воды |
1.0 | отработанная, сточная |
2 | Пар |
2.1 | низкого давления (до 2 кгс/см2) |
2.2 | насыщенный |
2.3 | перегретый |
2.4 | отопление |
2.5 | влажный (соковый) |
2.6 | отборный |
2.7 | резерв |
2.8 | вакуумный |
2.9 | прочие виды пара |
2.0 | отработанный |
3 | Воздух |
3.1 | атмосферный |
3.2 | кондиционированный |
3.3 | циркуляционный |
3.4 | горячий |
3.5 | сжатый |
3.6 | пневмотранспорта |
3.7 | кислород |
3.8 | вакуум |
3.9 | прочие виды воздуха |
3.0 | отработанный |
4 | Газы горючие |
4.1 | светильный |
4.2 | генераторный |
4.3 | ацетилен |
4.4 | аммиак |
4.5 | водород и газы его содержащие |
4.6 | углеводороды и их производные |
4.7 | окись углерода и газы ее содержащие |
4.8 | резерв |
4.9 | прочие виды горючих газов |
4.0 | отработанные горючие газы |
5 | Газы негорючие |
5.1 | азот и газы его содержащие |
5.2 | резерв |
5.3 | хлор и газы его содержащие |
5.4 | углекислый газ и газы его содержащие |
5.5 | инертные газы |
5.6 | сернистый газ и газы его содержащие |
5.7 | резерв |
5.8 | резерв |
5.9 | прочие виды негорючих газов |
5.0 | отработанные негорючие газы |
6 | Кислоты |
6.1 | серная |
6.2 | соляная |
6.3 | азотная |
6.4 | резерв |
6.5 | неорганические кислоты и их растворы |
6.6 | органические кислоты и их растворы |
6.7 | растворы кислых солей |
6.8 | резерв |
6.9 | прочие жидкости кислотной реакции |
6.0 | отработанные кислоты и кислые стоки (при рН<6,5) |
7 | Щелочи |
7.1 | натриевые |
7.2 | калийные |
7.3 | известковые |
7.4 | известковая вода |
7.5 | неорганические щелочи и их растворы |
7.6 | органические щелочи и их растворы |
7.7 | резерв |
7.8 | резерв |
7.9 | прочие жидкости щелочной реакции |
7.0 | отработанные щелочи и щелочные стоки (рН>8,5) |
8 | Жидкости горючие |
8.1 | жидкости категории А(tв.п<28 °С) |
8.2 | жидкости категории Б(tв.п>28 °С< 120 °С) |
8.3 | жидкости категории В(tв.п>120 °С) |
8.4 | смазочные масла |
8.5 | прочие органические горючие жидкости |
8.6 | взрывоопасные жидкости |
8.7 | резерв |
8.8 | резерв |
8.9 | прочие горючие жидкости |
8.0 | горючие стоки |
9 | Жидкости негорючие |
9.1 | жидкие пищевкусовые продукты |
9.2 | водные растворы (нейтральные) |
9.3 | прочие растворы (нейтральные) |
9.4 | водные суспензии |
9.5 | прочие суспензии |
9.6 | эмульсии |
9.7 | резерв |
9.8 | резерв |
9.9 | прочие негорючие жидкости |
9.0 | негорючие стоки (нейтральные) |
0 | Прочие вещества |
0.1 | порошкообразные материалы |
0.2 | сыпучие материалы зернистые |
0.3 | смеси твердых материалов с воздухом |
0.4 | гели |
0.5 | пульпы водяные |
0.6 | пульпы прочих жидкостей |
0.7 | резерв |
0.8 | резерв |
0.9 | резерв |
0.0 | отработанные твердые материалы |
На трубопровод также может наноситься порядковый номер трубопровода в соответствии со схемой трубной разводки. Необходимо различать порядковый номер трубопровода и идентификатор типа среды.
