Приборы КИП (например, газоанализаторы) часто работают в атмосфере, имеющей некоторую концентрацию горючих газов и паров легковоспламеняющихся жидкостей. Для того, чтобы процессы и явления возникающие при работе этих приборов, как то искрение контактов, сильный нагрев элементов конструкции и т.п, не стали причиной воспламенения этих паров или даже взрыва, данные приборы должны обладать соответствующей степенью взрывозащищенности. Требования к взрывозащищенности оборудования устанавливаются ГОСТ Р.51330.0-99 (МЭК 60079-0-98).

Взрывозащищенное электрооборудование подразделяют на две основные группы:

I группа - рудничное взрывозащищенное электрооборудование, предназначенное для применения в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и/или горючей пыли.

II группа - взрывозащищенное электрооборудование для внутренней и наружной установки, предназначенное для потенциально взрывоопасных сред, кроме подземных выработок шахт и рудников и их наземных строений, опасных по рудничному газу и/или пыли. Это основная группа взрывозащищенности оборудования общепромышленного применения.

Требования к взрывозащищенности приборов отражаются на их конструктивном исполнении: материале защитной оболочки (корпуса прибора), конструкции кабельных вводов, крепежных элементов, уплотнительных элементов и блокировок. Маркировка взрывозащищенности прибора наноситься в удобном для считывания месте корпуса, она должна быть долговечна и устойчива к химической коррозии.

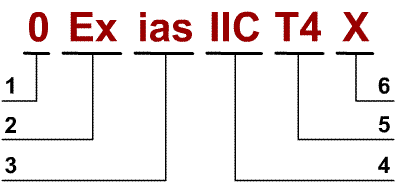

Условное обозначение взрывозащиты прибора состоит из шести пунктов.

Первый пункт условного обозначения определяет уровень взрывозащиты прибора:

Для I группы взрывозащищенного электрооборудования


Для II группы взрывозащищенного электрооборудования


Второй пункт обозначения это знак Ех, указывающий, что электрооборудование соответствует стандартам взрывозащиты.




Третий пункт обозначения описывает вид взрывозащиты:

После указания основного вида защиты может быть указан дополнительный вид защиты прибора.

Четвертым пунктом идет обозначение группы электрооборудования:
I - для электрооборудования, предназначенного для подземных выработок шахт и рудников и их наземных строений, опасных по рудничному газу или пыли;
II или IIA, или IIB или IIC - для электрооборудования внутренней и наружной установки, предназначенного для применения в местах с потенциально взрывоопасной газовой средой, кроме шахт и их наземных строений, опасных по рудничному газу.
Буквы А, В, С должны использоваться для обозначения подгрупп электрооборудования, при использовании видов защиты "d" и "i".
Пятый пункт обозначения определяет максимальную допустимую температуру поверхности прибора (температурный класс), относящегося ко II группе взрывозащищенности.

Шестым пунктом является дополнительная маркировка, которая может быть нанесена при необходимости:
Х (или предупредительная надпись) - для обеспечения безопасности при эксплуатации прибора необходимы специальные условия.
U - данное устройство является компонентом Ex-оборудования.
