Протокол связи HART прочно утвердился в качестве стандартного средства настройки полевых приборов. Но для работы с приборами по HART протоколу требуются дорогостоящие HART коммуникаторы. К тому же выбор таких коммуникаторов не слишком велик: самыми популярными являются модели Emerson Hart 275, 375 (сняты с производства) и 475 Field Communicator, а также более бюджетная модель Meriam 4150.
Для работы с полевыми устройствами по HARTпротоколу можно использовать HART модем, ноутбук и специализированное программное обеспечение, например, PACTware. Стоимость HART модема существенно меньше стоимости коммуникатора, а программное обеспечение PACTware и вовсе абсолютно бесплатно и к тому же русифицировано.




Прежде чем начать связываться с датчиками по HART протоколу необходимо произвести настройку программного обеспечения на ноутбуке или ПК, к которому планируется подключать HART модем. Далее приведена пошаговая инструкция по настройке ПО для HART модема:

1. Скачиваем программу PACTware с официального сайта проекта http://www.pactware.com/en/products/pactware.html. Можно качать любую версию, мною проверена работоспособность версии KROHNE Messtechnik GmbH. Она работает на ПК под управлением Windows XP и Windows 7 (32-бит). Скачиваем PACTware (на момент написания статьи доступна версия V4.1 SP3), но пока не устанавливаем.
2. Скачиваем универсальный драйвер HART (HART Communication DTM Version 1.0.44) с сайта http://www1.codewrights.biz/site/index.php/en/downloads/software. Универсальный драйвер нужен для организации обмена информацией через HART модем. Драйвер распространяется бесплатно, но для его скачивания нужно зарегистрироваться на сайте (для регистрации нажмите ссылку "Don't have an account?").
3. Устанавливаем скачанный DTM драйвер HART.
4. Теперь самое главное. Необходимо скачать коллекцию DTM файлов для тех приборов, которые вы хотите настраивать с помощью HART модема. Бесплатные коллекции для приборов таких производителей как WIKA, VEGA, TURCK и др. вы можете скачать на сайтах этих компаний (ссылки можно найти здесь http://www.pactware.com/en/members/register-of-members.html). Но самую большую коллекцию, где собрано очень много производителей и выпускаемых ими приборов, можно скачать здесь http://www1.codewrights.biz/site/index.php/en/downloads/software и называется он iDTM HART enduser demo. Как понятно из названия данная коллекция имеет ограниченный срок работы в бесплатном варианте (30 дней), потом вам предлагается ее приобрести.
5. Устанавливаем коллекцию iDTM HART enduser demo. При установке программа может попросить установить Microsoft .Net Framework 1.1. Скачиваем его с официального сайта компании Microsoft (бесплатно) http://www.microsoft.com/ru-RU/download/details.aspx?id=26

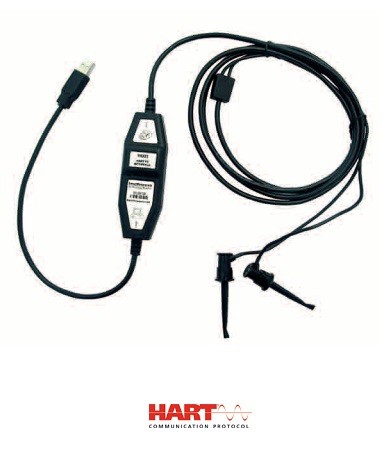

6. Теперь подключаем HART модем к ПК. Я использовал USB HART модем Smar Reserarch HI321, который компания Drager (производитель газоанализаторов) предлагает в качестве альтернативной замены снятому с реализации HART коммуникатору ABB 691 HT, который применялся для настройки оптических датчиков загазованности Polytron 2IR. Модем распознался без проблем (русифицированная Windows XP SP2) и драйвер для него установился автоматически. Но я все же установил родной драйвер HI321 c диска из комплекта поставки (заказной номер заказа Drager для этого модема SD14110).
7. В диспетчере устройств смотрим какой номер СОМ порта был присвоен HART модему (если он USB и эмулирует последовательное подключение по СОМ порту).
8. Запускаем установку программы PACTware. При установке программа может попросить установить Microsoft .Net Framework 2.0. Скачиваем его с официального сайта компании Microsoft (бесплатно) http://www.microsoft.com/ru-RU/download/details.aspx?id=1639. Кстати, если в системе установлены Framework версий 3.хх и 4.хх все равно может попросить поставить более старые версии Framework. Либо если при установке коллекции и программы у вас не было запросов на установку FW1.1 и 2.0, но программа не работает или вылазит слишком много ошибок попробуйте самостоятельно доустановить необходимые старые версии Framework.
9. Запускаем PACTware. При первом старте программа находит универсальный драйвер и DTM файлы коллекции автоматически. Увидеть их можно зайдя в каталог устройств (Главное меню: Вид - Каталог устройств). Если каталог пуст, нажмите кнопку "Обновить каталог устройств" и ответить "Да" на предложение создать новый каталог устройств.
10. Далее в главном меню нажмите кнопку "Добавить устройство" (или главное меню: Устройство - Добавить устройство). Появиться окно, к котором необходимо выбрать устройство HART communication (CodeWright GmbH).
11. В окне "Структура" появиться устройство с номером СОМ порта, например, СОМ1. Если на самом деле вашему модему присвоен другой номер СОМ порта, измените настройки: правой кнопкой мыши на строке с устройством, пункт контекстного меню "Параметры", в списке "Serial Interface" установить нужный номер СОМ порта.
12. Подсоединяем щупы HART модема к резистору номиналом 230…500 Ом, включенному последовательно в цепь выходного сигнала 4-20 мА датчика, который планируется настраивать по HART.

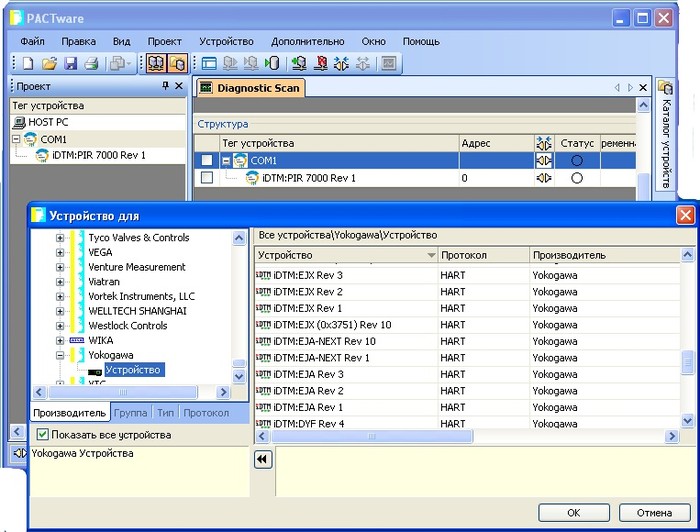

13. Еще раз нажимаем кнопку "Добавить устройство". В появившемся окне переходим на вкладку "производитель" - коллекция сортируется по названию производителя прибора. Находим нужного производителя и прибор. В данном случае это фирма Drager и датчик PIR 7000 ревизия 1. Выбираем нужный тип датчика - он появляется в окне "Структура" под модемом.
14. Выбрав строку с датчиком нажимаем кнопку "Установить связь" (главное меню: Устройство - Установить связь).
15. Правой кнопкой мыши кликаем на строке с датчиком и в появившемся контекстном меню выбираем пункт "Параметры". Загружается новое окно с папками - пунктами меню прибора, заходя в которые выполняем необходимые действия: настройку, калибровку нуля и чувствительности, просмотр состояния и текущих данных.
16. После завершения работы с прибором разрываем с ним связь и выходим из программы.
