Пирометр — бесконтактный цифровой термометр

Пирометр — это продвинутый прибор для определения температуры любого объекта на основе инфракрасного датчика, который считывает невидимое инфракрасное излучение, преобразует показания в температурные и выводит полученное число на дисплей. Максимальный диапазон измерения — 1000°C. Он так же известен, как бесконтактный цифровой термометр или инфракрасный пистолет.

Хотя пирометры сравнительно недавно начали использоваться в промышленности, тем не менее они находят все более широкое применение для измерения температуры, так как они удобны, дают точные показания и более безопасны, чем другие виды температурных датчиков.

Пирометр может быть чрезвычайно полезным для поиска неисправностей в системах, где избыточный нагрев может быть одной из причин. Например, киповец может использовать пирометр для обнаружения нагретого участка на монтажной плате, не отключая цепь от источника питания либо в непосредственной близи от цепей под напряжением. Также пирометр отлично подойдет для поиска неисправностей в любом оборудовании с вращающимися частями, так как измерение с его помощью не подвергает киповца опасности соприкосновения с вращающимися частями.

Принцип работы пирометра

Основными частями инфракрасного устройства являются: линза, ИК-приемник и дисплей температурных показаний. Инфракрасное излучение, идущее от горячего объекта фокусируется линзой и подается на ИК-приемник.

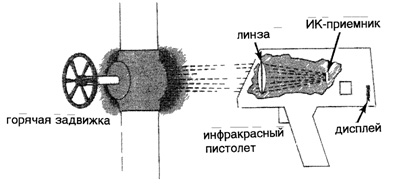

Упрощенное изображение ИК-датчика и горячего объекта

ИК-приемник ИК-температурного датчика может представлять собой полупроводниковый материал, термопару или термобатарею (группа термопар, соединенных вместе последовательно).

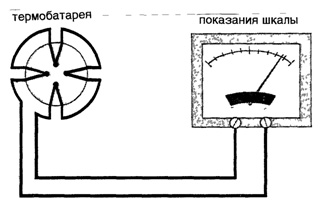

Схема термобатареи

Когда ИК-приемник температурного датчика нагревается, то генерируется напряжение (имеется ввиду, что это термопара или термобатарея) или меняется сопротивление (если речь идет о полупроводниковом материале). Изменение величины напряжения и сопротивления затем преобразуется в соответствующие температурные показания и отображаются на шкале прибора. Если температура объекта уменьшается, то его инфракрасное излучение уменьшается и в данном случае меняющаяся величина сигнала сопротивления и напряжения, посылаемого в приемник будет отображена на шкале как уменьшение температуры.

Для того, чтобы определить температуру объекта бесконтактный цифровой термометр направляется на объект и нажимается спусковой механизм. Показания температуры отображаются на дисплее прибора. С помощью кнопки на приборе можно отображать оказания либо по шкале Цельсия, либо по шкале Фаренгейта.

Особенности работы пирометров

Расстояние между прибором и объектом, чья температура измеряется, не влияет на точность показаний. Однако прибор должен использоваться для диапазона, указанного изготовителем. Кроме того, чем больше расстояние между прибором и объектом, тем большая площадь зондировалась.

Некоторые пирометры имеют спусковые механизмы с двумя положениями. В первом положении спусковой крючок останавливается на полпути, и такое положение служит для сканирования поверхности или участка, где имеется неоднородность нагрева. В этом положении показания на дисплее меняются в зависимости от количества обнаруженных неоднородных участков. Это положение используется для определения приблизительной температуры объектов. Второе положение спускового механизма — это когда крючок полностью утоплен. Это положение используется для обнаружения объекта с наивысшей температурой, если объектов несколько. Когда крючок находится в этом положении, то показания на дисплее перестанут меняться, как только будет обнаружен объект с наивысшей температурой. Это положение называется «положение удержания наивысшего показания».

Другой особенностью пирометров является наличие переключателя коэффициента излучения. Переключатель коэффициента излучения компенсирует отраженное излучение, которое может повлиять на точность температурных показаний. Объекты отражают инфракрасное излучение, идущее от других объектов помимо собственного инфракрасного излучения. Однако отраженное инфракрасное излучение не является показателем истинной температуры объекта, а бесконтактный термометр не может отличить излучаемые волны от отраженных, пока вы не настроите переключатель коэффициента излучения на объект, чья температура измеряется. Большинство производителей пирометров поставляют в комплекте с прибором таблицы, где указаны коэффициенты излучения для наиболее часто измеряемых поверхностей.
