Термистор: подробно простым языком
Термистор
Подобно термометрам сопротивления термисторы используют изменения величины сопротивления в качестве основы измерений. Однако сопротивление термистора обратно пропорционально изменениям температуры, а не прямо пропорционально. По мере увеличения температуры вокруг термистора, его сопротивление понижается, а по мере понижения температуры его сопротивление увеличивается.
Хотя термисторы выдают такие же точные показания, как и термометры сопротивления, однако, термисторы чаще конструируются для измерений в более узком диапазоне. Например, диапазон измерений термометра сопротивления может быть в пределах от -32°F до 600°F, а термистор будет измерять от -10°F до 200°F. Диапазон измерений для конкретного термистора зависит от размера и типа полупроводникового материала, который в нем используется.
Как термометры, термисторы реагируют на изменения температуры пропорциональным изменением сопротивления, они оба часто используются в мостовых схемах.

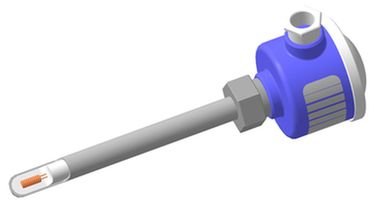

Термистор — это чувствительный к изменениям температуры элемент, изготовленный из полупроводникового материала. Он ведет себя как резистор, чувствительный к изменениям температуры. Термин «термистор» — это сокращение от термочувствительного резистора. Полупроводниковый материал — это материал, который проводит электрический ток лучше, чем диэлектрик, но не так хорошо, как проводник.
ТермисторПринцип работы термистора
Подобно термометрам сопротивления термисторы используют изменения величины сопротивления в качестве основы измерений. Однако сопротивление термистора обратно пропорционально изменениям температуры, а не прямо пропорционально. По мере увеличения температуры вокруг термистора, его сопротивление понижается, а по мере понижения температуры его сопротивление увеличивается.
Хотя термисторы выдают такие же точные показания, как и термометры сопротивления, однако, термисторы чаще конструируются для измерений в более узком диапазоне. Например, диапазон измерений термометра сопротивления может быть в пределах от -32°F до 600°F, а термистор будет измерять от -10°F до 200°F. Диапазон измерений для конкретного термистора зависит от размера и типа полупроводникового материала, который в нем используется.
Как термометры, термисторы реагируют на изменения температуры пропорциональным изменением сопротивления, они оба часто используются в мостовых схемах.
Мостовая схема с термистором
В данной цепи изменение температуры и обратно пропорциональная зависимость между температурой и сопротивлением термистора будет определять направление протекания тока. Иначе цепь будет функционировать таким же образом как в случае с термометром сопротивления. По мере изменения температуры термистора, изменяется его сопротивление и мост становится неуравновешенным. Теперь через прибор будет протекать ток, который можно будет измерить. Измеряемый ток можно преобразовать в единицы измерения температуры с помощью переводной таблицы, или откалибровав соответствующим образом шкалу.
