Размножители аналоговых сигналов предназначены для преобразования одного входного аналогового сигнала в два или более гальванически развязанных выходных аналоговых сигнала. Погрешность преобразования размножителя, как правило, не превышает ±0,2%.

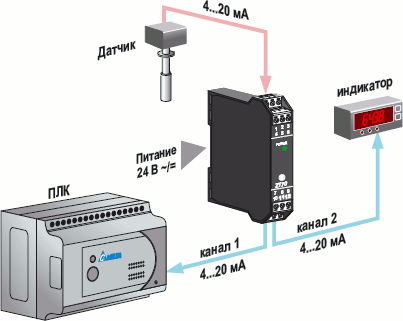

Размножители сигналов применяются для гальванической развязки оборудования в случае, когда один выходной сигнал, например, датчика, требуется передать на два или более вторичных прибора, но их последовательное включение в токовую петлю невозможно по причине появления взаимного влияния приборов друг на друга.
Размножители сигналов применяют, если суммарное сопротивление линии связи и входных сопротивлений нескольких последовательно соединенных вторичных приборов превышает допустимое значение и ограничивает величину протекающего в цепи токового сигнала.

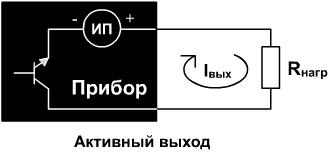

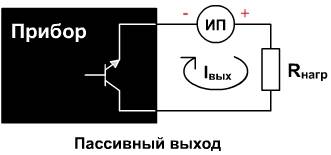

Большинство модификаций размножителей сигналов имеют фиксированный тип входного и выходных сигналов, например, входной сигнал 4-20 мА и два выходных сигнала 4-20 мА. У более сложных моделей размножителей величину входного и выходных сигналов (0-5 мА, 4-20 мА, 0-10В и т.п.) можно изменять с помощью перемычек или микропереключателей. Ими же выбирается тип сигналов на входе и на выходе: активный или пассивный.
Питание размножителей сигналов осуществляется либо переменным напряжением 220В, либо постоянным напряжением 24В от внешнего источника питания. Практически все размножители имеют гальваническую развязку между входом и выходами, но не всегда выходные сигналы имеют гальваническую развязку друг от друга.
Поверка метрологических характеристик размножителей сигналов осуществляется с помощью калибраторов тока или напряжения и миллиамперметров (вольтметров).
