Прибор показывающий регистрирующий КП1М ( одноканальный технологический регистратор — сигнализатор — регулятор) предназначен для измерения технологических параметров (температуры, давления, расхода и других), представленных сигналами датчиков (термопар, термометров сопротивления и датчиков с унифицированным выходом по току и напряжению).
Прибор показывающий регистрирующий КП1М одноканальный может выполнять:
— измерение величин, представленных сигналами термопар, термометров сопротивления или унифицированными сигналами тока и напряжения;
— индикацию результата измерения на цифровом табло и на барграфе. Буквенный индекс в обозначении исполнения обозначает цвет цифрового табло: — “R” – красный, “G” — зеленый;
— регистрацию измеренных или вычисленных значений в энергонезависимой памяти;
— сигнализацию обрыва датчика и выхода контролируемого параметра за заданные пределы;
— преобразование контролируемого параметра в унифицированный токовый выходной сигнал (УВС);
— коммуникацию с внешними устройствами через интерфейс RS485, по сети Ethernet и USB.
Электронные показывающие приборы КП1М находят применение в системах регулирования и управления технологическими процессами (АСУТП) в различных отраслях промышленности: в энергетической (энергетике), металлургической, нефтехимической, нефтеперерабатывающей, химической и других.
Прибор показывающий КП1М может иметь исполнение по взрывозащите «искробезопасная электрическая цепь», Exia. Взрывозащищенные исполнения приборов показывающих КП1Мимеют маркировку [Ex ia Ga]IIC (IIB, IIA) и предназначены для применения в отраслях промышленности, связанных с получением, переработкой, использованием и хранением взрыво- и пожароопасных веществ и выполнены в соответствии с требованиями ГОСТ Р МЭК 60079-0-2011, ГОСТ Р МЭК 60079-11-2010. Приборы взрывозащищенного исполнения имеют искробезопасные цепи для обеспечения питания и подключения информационных сигналов датчиков, расположенных во взрывоопасных зонах.
Внимание! Приборы взрывозащищенного исполнения предназначены для размещения вне взрывоопасных помещений.
Возможно изготовление приборов показывающих КП1М:
— без поверки (с калибровкой) — только для исполнений без взрывозащиты,
— с поверкой ЦСМ,
— с поверкой завода-изготовителя.
Функциональные возможности и преимущества прибора показывающего регистрирующего КП1М:
— универсальный вход;
— измерение сигналов от различных датчиков (типы датчиков приведены ниже);
— встроенный источник питания датчиков для всех исполнений: 24В, 20 мА;
— преобразование входного сигнала в токовый унифицированный выходной сигнал 4…20 мА;
— регистраторы КП1М осуществляют масштабирование, цифровую фильтрацию и корнеизвлечение;
— сигнализация:
— 4 (контакты поляризованных реле; коммутирующая способность — 1 А, 110 В постоянного тока и 125 В переменного тока);
— 4 свободно программируемые уставки сигнализации;
— отображение информации:
— четырехразрядное цифровое табло (индикатор);
— барграф (барграфическая линейка светодиодов). Трехцветный барграфический индикатор предназначен для аналогового представления результата измерения.Диапазон барграфа соответствует диапазону преобразования.
— аналоговый выход 4…20 мА;
— 4 релейных выхода;
— интерфейс RS485;
— сохранение информации на USB носитель;
— энергонезависимая память емкостью 2 Mb;
— защита от несанкционированного доступа к изменению настроек.
— работа с реостатными датчиками положения;
— взрывозащищенное искробезопасное исполнение Exia.
Наработка на отказ не менее 25000 ч.
Средний срок службы 10 лет.
Межповерочный интервал 2 года.
Технические характеристики прибора показывающего регистрирующего КП1М
Регуляторы- сигнализаторы — приборы показывающие КП1М изготавливаются в пластмассовых корпусах, предназначенных для утопленного монтажа на вертикальной плоскости щита управления электрооборудованием.
Приборы состоят из трех основных плат электронных модулей: платы ЦП, платы индикации, платы питания.

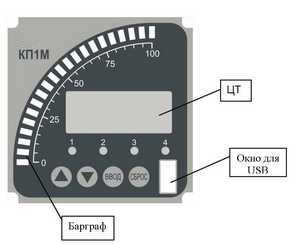

На передней панели расположены: четыре клавиши для оперативного управления и конфигурирования; цифровой индикатор для отображения результата измерения или диалога с оператором при конфигурировании прибора; трехцветный барграфический индикатор в виде сегмента для аналогового представления результата измерения. 4 светодиода сигнализации.
Передняя панель КП1М
Условия эксплуатации и устойчивость к воздействию окружающей среды прибора показывающего КП1М
— климатическое исполнение (климатика) обыкновенное УХЛ4;
— температура окружающего воздуха Тос от — 10 до 50 °С;
— относительная влажность окружающего воздуха от 30 до 80 % при 25 °С и более низких температурах без конденсации влаги;
— атмосферное давление от 86 до 106 кПа;
Пылеводозащита корпуса КП1М:
Степень защиты корпуса со стороны лицевой панели:
для исполнений без USB: IP54.
для исполнений с USB: IP20.
Степень защиты корпуса со стороны задней панели: IP20.
Внимание! Приборы КП1М взрывозащищенного исполнения предназначены для размещения вне взрывоопасных помещений.
Основные технические параметры и метрологические характеристики прибора показывающего КП1М
Параметр (характеристика) прибора показывающего КП1М | Значение параметра (характеристики) |
Количество входов для подключения датчиков | один (1) универсальный вход |
Время измерения входного сигнала | не более 0,25 с |
Количество выходов: дискретных аналоговых | 0 или 4 (контакты поляризованных реле); коммутирующая способность — 220В постоянного тока и 250В переменного тока 50 Гц, соsj >0.4, коммутируемая мощность 60 В·А 1 (4…20мА), нагрузка не более 500Ом) |
Коммуникации (интерфейсы) | RS485, Ethernet, USB |
Протокол передачи данных по RS485 | Modbus ASCII/RTU |
Скорость обмена информацией с персональным компьютером | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бод/с |
Тип и размер памяти данных (архив значений) | энергонезависимая флэш-память кольцевого вида, емкостью не менее 65 000 измерений |
Напряжение и частота питания | от 100 до 242 В частотой (50 ± 1) Гц или от 20 до 25 В постоянного тока |
Мощность | не более 10В∙А при номинальном напряжении питания (220 ± 4,4) В или (24 ± 0,48) В. |
Напряжение источника питания внешних датчиков при номинальном значении тока 20 мА для приборов: — обычных исполнений; — взрывозащищенных исполнений | (24 ± 4,8) В (18 -1,8) В |
| Тип датчика | Диапазон измерений, °С | Наименьший диапазон преобразования (барграфа), ºС | Пределы приведенной погрешности, % | |||
| Термометры сопротивления (термосопротивления ТС) | ||||||
| 50П; 100П Pt50;Pt100; | от минус 200 до 500 | 50 | ± 0, 25 | |||
| 50М; 100М; | от минус 50 до 180 | |||||
| Схема подключения – четырех- или трехпроводная, измерительный ток – не более 1 мА. Сопротивления линий связи не более 35 Ом. | ||||||
| Термопары (преобразователи термоэлектрические, ТП) | ||||||
| K, N | от 0 до 1300 | 400 | ± 0, 25 | |||
| L | от минус 50 до 600 | 100 | ||||
| J | от минус 100 до 1000 | 400 | ||||
| S | от 0 до 1600 | 500 | ||||
| B | от 300 до 1800 | |||||
| А-1 | от 0 до 2500 | |||||
| Компенсация температуры свободного спая – внутренняя, абсолютная погрешность измерения температуры свободного спая ± 1,0 °С. Суммарное сопротивление линии связи и внутреннего сопротивления термопары не более 200 Ом. | ||||||
| Токовые сигналы: от 0 до 5 и 20 мА от 4 до 20 мА от 20 до 4 мА | Задается при конфигурировании: от минус 1999 до 9999 единиц измерения физической величины с линейной или корнеизвлекающей зависимостью. Для (20-4) мА — зависимость только линейная | 400 единиц младшего разряда (единиц измерения) | Для диапазонов: с линейной зависимостью ± 0, 25; с корнеизвлечением: ± 2,0 от нижнего предела до 5 % диапазона, остальное ± 0, 25 | |||
| Сигналы напряжения постоянного тока: от 0 до 20 мВ от 0 до 100 мВ от 0 до 1 В ±1 В | ||||||
| Реостатные датчики положения От 0 до 1000 Ом | Задается при конфигурировании: от минус 1999 до 9999 с линейной зависимостью | |||||
| 1 Входные сигналы для: термопар по ГОСТ Р 8.585-2001; термопреобразователей сопротивления по ГОСТ 6651-2009. За нормирующее значение принимается разница между верхним и нижним пределами диапазона измерений. Пределы преобразования (барграфа) свободно выбираются из значений внутри диапазона измерений. | ||||||
Сигнализация
В сигнализаторах — регуляторах КП1М есть возможность организации до четырех устройств сигнализации (регулирования) (4 светодиода сигнализации). При программировании каждого сигнального устройства выбирают:
— тип логики работы (больше или меньше);
— значение зоны возврата;
— вид уставки (значение или скорость изменения сигнала);
— значение уставки.
Габаритные и монтажно-присоединительные размеры прибора показывающего КП1М
Габаритные размеры прибора показывающего регистрирующего КП1М:
— 160x200x180 мм;
— 96х96х170 мм.
Монтаж:
— щитовой (192+1,5Х155+1мм);
— щитовой (91х91мм).
Вес прибора: не более 2кг (160Х200У) и не более 0,65кг (96х96).

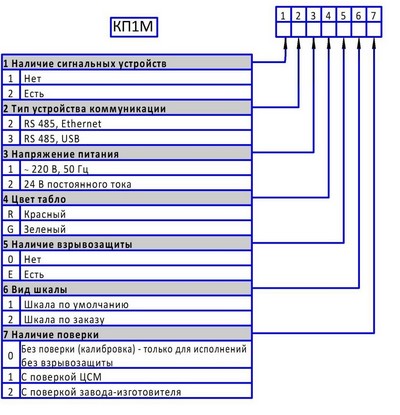

Код — форма записи обозначения прибора показывающего регистрирующего КП1М при заказе
При оформлении заказа на прибор показывающий регистрирующий КП1М следует руководствоваться приведенными выше техническими характеристиками, а также следующей картой — формой заказа:
Код — форма заказа прибора КП1М
Примеры записи прибора показывающего КП1М при заказе:
«Прибор показывающий КП1М 231GE10, 2 шт.».
«Прибор показывающий КП1М 231G021, шкала от 0 до 600 °С, 2 шт.».
Кроме того, дополнительно можно заказать:
— комплект разъемов для подключения внешних цепей прибора («Комплект разъемов для прибора КП1М»);
— преобразователь интерфейсов АТМ3510* («Преобразователь интерфейсов USB/RS485»);
— шкалу** для прибора, обязательно указав диапазон. Шкала – самоклеющаяся, легко может установиться потребителем.
*- при подключении прибора к персональному компьютеру через интерфейс RS-485 необходимо использовать преобразователь интерфейсов, например, АТМ3510.
**- Прибор КП1М с габаритными размерами 160х200 может быть оснащен шкалой для барграфа. Шкала заказывается, как отдельное изделие и может поставляться самостоятельно или вместе с прибором.
Возможные ошибки при оформлении заказа на регистраторы — регуляторы КП1М
При заказе электронных цифровых регистраторов — регуляторов КП1М рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: контроллер, датчик, сигнализатор, регулятор, терморегулятор, индикатор, прибор контроля, блок защиты и контроля, термореле, измеритель температуры, давления, расхода, уровня и т.п.
— неправильные обозначения модели и орфографические ошибки: КП-1М, КПМ1, КМ1П, КП1-М, КП-М и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: recorder, recording device, showing device KP1M, kp1m pribor pokazyvayushchij registriruyushchij, RG1V, RG1-V, RG-1V (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на регистраторы — регуляторы КП1М, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (исполнение, необходимость поверки, потребность в преобразователе интерфейсов и т.п) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
